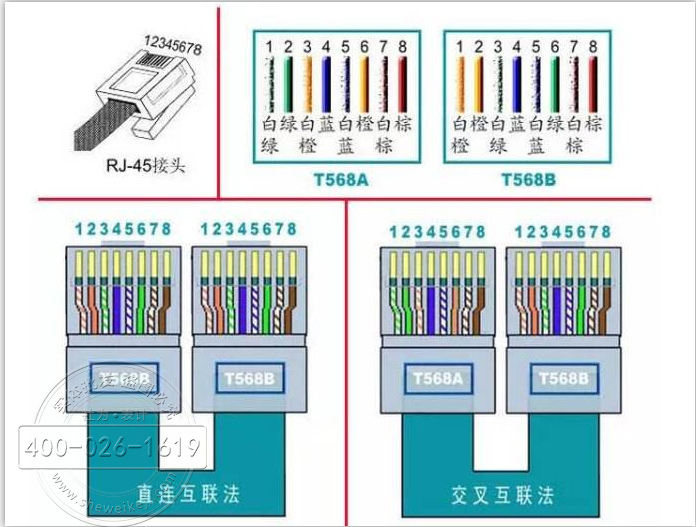

雙端標準網絡連接線的制作

其對應關系為

兩端制作方法相同

心跳網線的制作

一端于標準網線制作方法相同，另一端的對應關系如下：

RS-232直連線的制作

制作此種連接線主要用于終端同模擬主臺（筆記本電腦）之間、GPS同監(jiān)控工作站之間、數(shù)據庫服務器心跳連接的使用，兩端均對應標準串行端口D形9針母頭，連接的順序是（假設為A、B端）

A端端子        2←——————→3

B端端子        3←——————→2

5←——————→5

RS-232延長線的制作

制作此種連接線主要用于UPS同監(jiān)控工作站之間使用，UPS上的RS-232擴展通訊卡上使用標準串行端口D形9針母頭，所以RS-232延長線兩端為標準串行端口D形9針頭，但是一公一母。連接的順序是（假設為A、B端）

A端端子        2←——————→2

B端端子        3←——————→3

5←——————→5
