龍電DTSD51/DSSD51 FXD型三相電子式多功能電能表

一、概述:

DTSD51/DSSD51 FXD型三相電子式多功能電能表主要應用于變電站及工業用戶的三相有功、無功電能計量，并含有月最大需量計算，以及失壓、失流等事件記錄功能，可實時測量電壓、電流、功率和功率因數等用電參數，電能量及最大需量具有復費率分時計算功能。表計性能指標符合以下標準的相關技術要求:

DL/T614—1997 《多功能電能表》；

DL/T645—1997 《多功能電能表通信規約》；

GB/T17882—1999《2級和3級靜止式交流無功電度表》；

GB/T17883—1999《0.2S級和0.5S級靜止式交流有功電度表》；

GB/T17215—2002《1級和2級靜止式交流有功電度表》。

二、主要功能特點：

1、計量正、反向有功無功電能、需量及各費率的電能、需量；

2、可計量四象限的無功電能；

3、分時計量正向有功、無功最大需量和反向有功、無功最大需量；

4、可編程4種費率、10個日時段、5個日時段表、4個時區及12個公共假日；

5、通過LCD顯示電表的運行狀態、各種參數設置情況和各種計量數據；

6、可實現參數輪顯，輪顯的參數（不超過32項）和時間、順序可任意設置；

7、可實時測量三相的電壓、電流、功率、功率因數及當前頻率等參數；

8、具有失壓、失流、電壓合格率、停電來電時間、編程、需量清零、廣播校時等事件記錄功能；

9、具有1Hz時鐘輸出功能；

10、具有編程禁止功能、需量復位功能；

11、具有停電后按鍵喚醒和紅外喚醒功能，并可實現停電紅外抄表；

12、電表具有獨立的雙RS485接口和一個紅外通訊接口，真正實現三方通訊互不干擾；

13、具有故障報警功能；

14、具有三相無電壓時電流檢測記錄功能；

15、具有電量凍結、整點負荷、負荷曲線等擴展功能；

16、電池更換方便快捷；

17、背光顯示功能，方便在光線較暗處對電能表進行正常操作(此功能可選)。

電能表的結構特點:

1、 電能表外殼采用耐腐蝕、抗沖擊、阻燃、絕緣性能良好的工程塑料制成。其中底殼及上蓋采用阻燃ABS材料、透明視窗及側翻蓋采用聚碳酸酯，端鈕盒采用H161膠木，整機具有良好的阻燃、絕緣性能。

2、 電能表的上蓋和底殼之間用硅橡膠圈密封，電池盒、按鍵及接線端子均裝有密封墊，整機密封性能良好。

3、 電能表上蓋具有可鉛封的側翻蓋，內有編程允許按鍵、電池盒及測試插座，用戶只需打開側翻蓋鉛封即可編程或更換電池，而不需開整表的上蓋；測試誤差可用我公司提供的測試線配件插入測試孔，方便操作。

4、 電能表端子具有可鉛封的端蓋，內有電源線端子和功能引線端子，功能引線端子位于上方，與電源線端子間有絕緣蓋板防止觸電。另外端蓋內有上蓋防偽鉛封，可防止非授權人打開上蓋。

5、 電能表的安裝孔距離與常用的DT862型表兼容，方便換表。

6、 電氣部分按信號強弱分為兩部分，分別設計在電源板和主板上。其中電源板靠近底殼在下層，主要有電源變壓器、互感器及電源電路。電路板通過螺釘固定在底殼上。

7、 主板上有電能計量、CPU控制、顯示及通訊電路，各單元電路間布局合理，設計充分考慮了電磁兼容性及電路間相互干擾影響，輸入輸出采取光耦隔離，這些措施使電能表具備優異的電磁兼容性能。主板通過彈性卡件固定在底殼的支柱上，上蓋安裝后可將主板緊壓住，防止運輸震動使線路板脫落。

8、 上、下電路板間采用接插件進行連接，安裝簡單，維護方便。

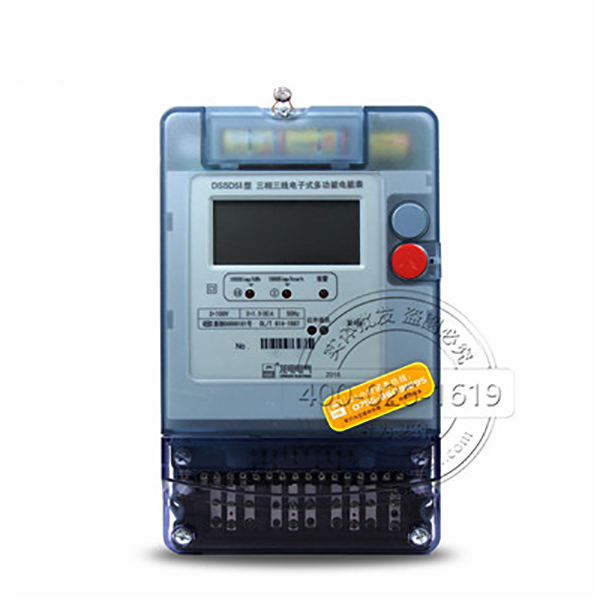

龍電DTSD51/DSSD51 FXD型三相電子式多功能電能表實拍圖
